Назначение и условия эксплуатации.

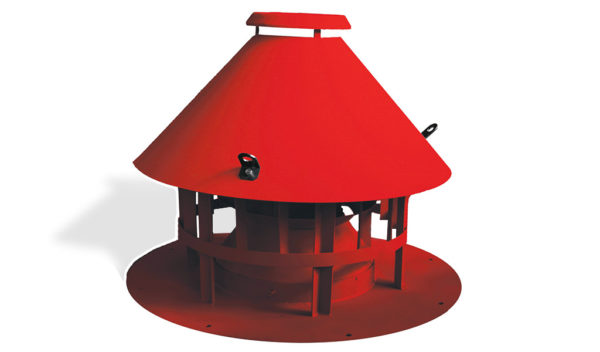

Вентиляторы крышные ВКР предназначены для удаления воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до 60°С, не содержащих липких веществ, волокнистых материалов, а также пыли и других твёрдых примесей в количестве более 100 мг/м³.
Вентиляторы применяются в стационарных системах кондиционирования воздуха, вентиляции промышленных и общественных зданий и устанавливаются на кровле.
Вентиляторы эксплуатируются в условиях умеренного (У) климата.
| Обозначение вентилятора | Производительность, 10³ м³/час | Статическое давление, Па |
| ВКР №3,15 | 1,451 | 115 |
| Типоразмер вентилятора | Электродвигатель | Производительность | Масса вентилятора без эл.двиг., не более, кг | ||
| Мощность, кВт | об/мин | Производительность, 10³ м³/час | Полное давление, Па | ||
| ВКР №4 | 0,37 | 1000 | 2,9-3,45 | 150 | 60 |
| 0,55 | 3,25-3,8 | 155 | |||
| 0,75 | 3,65-4,5 | 160 | |||
| 1,1 | 3,8-4,8 | 170 | |||
| 0,55 | 1500 | 2,75-4,0 | 350 | ||
| 0,75 | 3,1-4,4 | 270 | |||
| Типоразмер вентилятора | Электродвигатель | Производительность | Масса вентилятора без эл.двиг., не более, кг | ||
| Мощность, кВт | об/мин | Производительность, 10³ м³/час | Полное давление, Па | ||
| ВКР №5 | 0,75 | 1000 | 4,3-4,85 | 240 | 70 |
| 1,1 | 4,3-5,15 | 280 | |||
| 1,5 | 4,85-7,3 | 310 | |||
| 2,2 | 6,7-10,4 | 335 | |||
| 1,5 | 1500 | 5,05-7,8 | 565 | ||
| 2,2 | 6,2-8,4 | 580 | |||
| Типоразмер вентилятора | Электродвигатель | Производительность | Масса вентилятора без эл.двиг., не более, кг | ||
| Мощность, кВт | об/мин | Производительность, 10³ м³/час | Полное давление, Па | ||
| ВКР №6,3 | 1,5 | 1000 | 6,1-9,1 | 360 | 105 |
| 2,2 | 9,79-10,69 | 390 | |||
| 3,0 | 10,45-11,6 | 510 | |||
